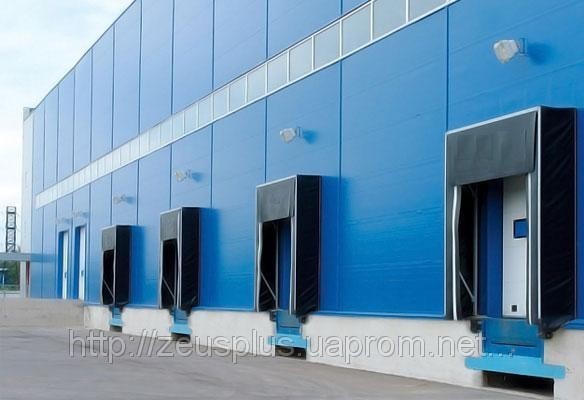

Герметизатор отвору (докшелтер)

Герметизатор отвору служить в якості ущільнювача» між отвором воріт складу і автомобілем.

Докшелтери - це спеціальні герметизатори пройомів між кузовом транспортного засобу і стінами складського приміщення. Докшелтер являє собою систему ущільнювальних елементів, що монтуються зовні навантажувального вікна для ізоляції внутрішнього простору складу від зовнішнього середовища. Вони необхідні при роботі з продукцією, що вимагає суворого контролю за температурним режимом, а так само захищають складські приміщення від протягів.


Опис ущільнення:
Пластик полівінілхлорид – PCV, стійкий до атмосферних умов і механічних впливів, товщиною 3 мм
Покриття з ухилом, закінчені жолобом,
Пружна конструкція покриття і боків,
Конструкція покриття, що піднімається під влянием лобового натиску,
Несуча конструкція, виконана з легких сталевих профілів
Несуча конструкція складена з двох рам, з'єднаних один з одним шарнірами за допомогою чотирьох рукавів і кожуха з пластику PCV
забезпечення країв ущільнення алюмінієвим профілем.

Ширина (B): 3400 мм
Висота (H): 3400 мм
Висота верхнього фартуха (FU): 1000 мм
Ширина бічних фартухів (FB): 675 мм
Глибина (D): 620 мм

Верхня частина докшелтера встановлюється на висоті 4500-4700 мм щодо цього рівня. Зазвичай висота вантажівки не перевищує 4200 мм. У разі, коли висота машини більше, можливе виготовлення докшелтера більшої висоти.

Коли герметизатор встановлений на стіну, між бічними листами утворюється простір w=2200 мм. Оскільки зовнішня ширина кузова автомобіля приблизно 2500 мм, цей розмір докшелтера забезпечує гарне ущільнення.

Оптимальним розміром герметизатора є розмір, який визначається за формулою:

Ширина = ширина автомобіля + 800 мм

Висота = висота автомобіля + 800 мм

Мінімальні розміри відповідно:

Ширина = ширина автомобіля + 400 мм

Висота = висота автомобіля + 200 мм

Секційні ворота для перевантажувального дока:

Розміри воріт визначаються за такими основними факторами:

- висота пандуса дока;

- тип продуктів, які будуть перевантажуватися;

- види машин;

- висота навантажувача;

- тип вирівнюючої платформи.

Максимальна висота автомобілів зазвичай від 3800 до 4200 мм Виходячи з цього висоту необхідних воріт можна визначити по наступній формулі:

Висота воріт = висота автомобіля + 100 мм – висота пандуса.

Для нормальной работы ширина ворот должна быть не меньше внутренней ширины кузова автомобиля.

Герметизаторы проёмов бывают трёх видов:

1. Герметизатор проёма со складной рамой – рама состоит из алюминиевых или стальных профилей. В случае не правильной парковки фуры рама герметизатора складывается без повреждений.
2. Герметизатор проёма с жёсткой рамой – используется на складах с большим грузопотоком. Рама может состоять как из сандвич-панелей так и из проф. Листа.
3. Надувний герметизатор отвору – забезпечує максимальну герметичність між кузовом автомобіля і складом. Наповнюються повітрям протягом 40 секунд за допомогою електричного насоса.
