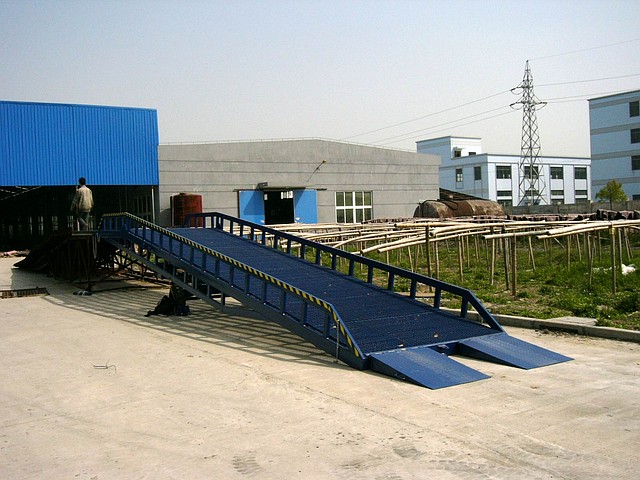

Мобільна рампа

Мобільна рампа використовується в тому разі, коли в приміщенні немає пандус і робить завантаження/розвантаження автомобілів необхідно безпосередньо з землі. Рампа забезпечує прямий доступ навантажувача в кузов вантажівки.

Підіймання/опускання пристрою відбувається за допомогою ручного або електрогідравлічного привода, обладнаного системою безпеки. Переміщення рампи відбувається також за допомогою навантажувача.

Конструкція мобільної рампи складається з двох бічних несних балок, в'їзду й апарелі. В'їзд на рампу виготовлений із рифленого «черевного» аркуша зі встановленими зі зворотного боку ребрами жорсткості. У середній і верхній частині рампи розміщені решітки, що забезпечують максимальне зчеплення коліс навантажувача з покриттям і вільний потік води. Аппарель виготовлена з рифленого «чечоловічного» аркуша. У центральній частині конструкції встановлена гідравлічна група, що забезпечує підіймання й опускання рампи. Гідравлічна група складається з гідравлічної станції та двох гідравлічних циліндрів.


Максимальне навантаження мобільної рампи становить 6000 кг.

Принцип роботи:

Для виконання вантажно-розвантажувальних робіт за допомогою рампи мобільної потрібно:
- Пересуньте рампу до місця навантаження за допомогою вилкового навантажувача;
- За допомогою ручного гідравлічного насоса підняти передній край рампи на висоту, що перевищує рівень кузова транспортного засобу на 100 мм;
- Подати шасі автомобіля під підняту рампу так, щоб під час опускання рампи край шасі перебував у наполегливого швелера;
- Опустити рампу, відкривши замок гідросистеми;
- Міцно зафіксувати опущену рампу за допомогою строп на вантажному гаку автомобіля;
- Рампа готова до виконання вантажно-розвантажувальних робіт.

Переваги
Рампа дає змогу швидко завантажувати і/або розвантажувати автомашини, н/д вагони, морські контейнери тощо, неабияк скорочуючи оперативний час робіт;
Надає необхідну свободу планування місця під навантаження-розвантаження;
Дає змогу збільшити гнучкість під час використання простору складського господарства;
Заощаджує робочу силу, керується одним оператором.


Конструктивні переваги мобільної рампи:
- Маневровість.Благодарно тому, що рампа має колісні пари, її можна вільно переміщати з одного місця навантаження на інший за допомогою вилкового навантажувача або іншого засобу;

- Гнучкість. Ручна гідравлічна система рампи дає змогу легко регулювати висоту підіймання рампи до рівня кузова транспортного засобу в межах 1150...1800 мм від нульового рівня землі;
- Надійність. Рампа відповідає найсуворішим європейським стандартам з безпеки. Спеціальна решітчаста поверхня похилої площини рампи забезпечує чудове зчеплення коліс навантажувача з ходовим майданчиком у будь-яку погоду, що особливо важливо взимку в халяву. Бічні охоронні борти оберігають навантажувач від з'їзду за межі рампи та перекидання.

Специфікація:

Вантажність, кг 6000

Діапазон висот навантаження-розвантаження, мм 1150-1800

Робочий хід гідроциліндрів, мм 500

Кількість гідроциліндрів, шт. 2

Місткість бака гідросистеми, л 15

Габаритні розміри, мм, (ДxШxВ) 12100x2500x1000*

Маса, кг 3900

Примітка: *) Висота рампи під час опущеної платформи
